不銹鋼噴淋塔內部結構分析
所屬分類：環保設備資訊 點擊次數：2107 發布日期：2025-03-17
不銹鋼噴淋塔的內部結構設計需兼顧氣液接觸效率、耐腐蝕性和運行維護便捷性。以下是其核心結構組件及功能分析：

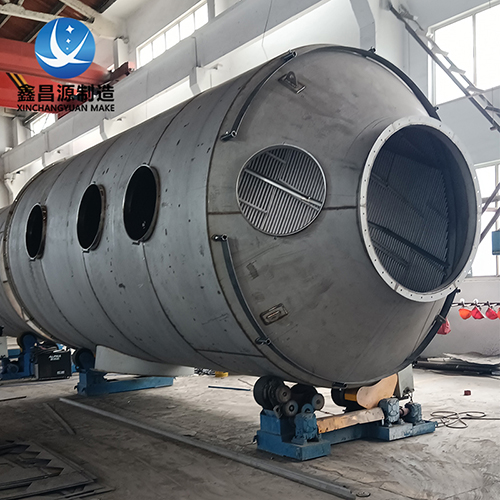

1. 塔體結構
材質：采用304或316L不銹鋼，厚度根據壓力等級（常壓或負壓）選擇，通常2-4mm。
分段設計：
分為進氣段、噴淋段、填料段、除霧段和排氣段，各段通過法蘭連接，便于檢修。
2. 噴淋系統
噴嘴布局：
螺旋噴嘴：覆蓋均勻，適合大流量噴淋。
扇形噴嘴：精準控制覆蓋范圍，避免盲區。
多層布置：每層間距0.5-1.5m，確保液滴覆蓋全截面。
管道設計：
主管沿塔壁環形分布，支管延伸至塔中心，減少壓力損失。
3. 填料層
類型選擇：
規整填料（如波紋板、鞍環）：比表面積大，阻力低。
散裝填料（如多面空心球）：易堵塞，需定期清洗。
作用：延長氣液接觸時間，提高傳質效率，適合處理可溶性氣體（如HCl、NH?）。
4. 氣體分布裝置
入口導流板：
將氣體均勻導向填料層，避免偏流導致局部沖刷。穿孔板/格柵：
位于填料下方，支撐填料并分散氣流。
5. 除霧器
結構：
折流板式：多層波紋板交錯排列，攔截液滴。
旋流板式：利用離心力分離液滴，壓降較低。
材質：與塔體同材質，或采用PP/FRP（需考慮耐溫性）。
6. 液體循環系統
循環泵：根據噴淋量選型，流量通常為氣體體積的2-5倍。
液位控制：塔底設置溢流口，維持恒定液位。
加藥系統：通過管道注入中和劑（如NaOH、Na?CO?），需設置攪拌裝置。
7. 支撐與檢修結構
內部支架：固定填料層和噴淋管，采用角鋼或槽鋼。
人孔/檢修門：每層設置1-2個人孔，尺寸≥500×800mm。
照明與爬梯：塔內安裝防爆燈，外部設檢修平臺。
8. 輔助系統
pH監測：自動檢測循環液pH值，聯動加藥泵。
壓差計：監測塔內壓降，預警堵塞風險。
排污口：定期排放沉淀物，防止管道堵塞。
設計關鍵參數
空塔氣速：0.5-2.5m/s（根據填料類型調整）。
噴淋密度：3-15m3/m2·h（高濃度氣體需增大）。
接觸時間：1-5秒（填料層可延長至10秒以上）。
適用場景優化
高溫氣體：增加塔體冷卻段，或選用耐溫填料（如陶瓷）。
粘性粉塵：采用大尺寸噴嘴，減少堵塞風險。
腐蝕性氣體：內襯橡膠或PTFE，或升級至合金鋼（如2205雙相鋼）。
通過合理設計內部結構，可顯著提升噴淋塔的凈化效率（90%以上）和設備壽命。實際工程中需結合煙氣成分、流量及排放標準進行定制化設計。
